Transformadores | Corrente - Medição (0,6kV) | Epóxi

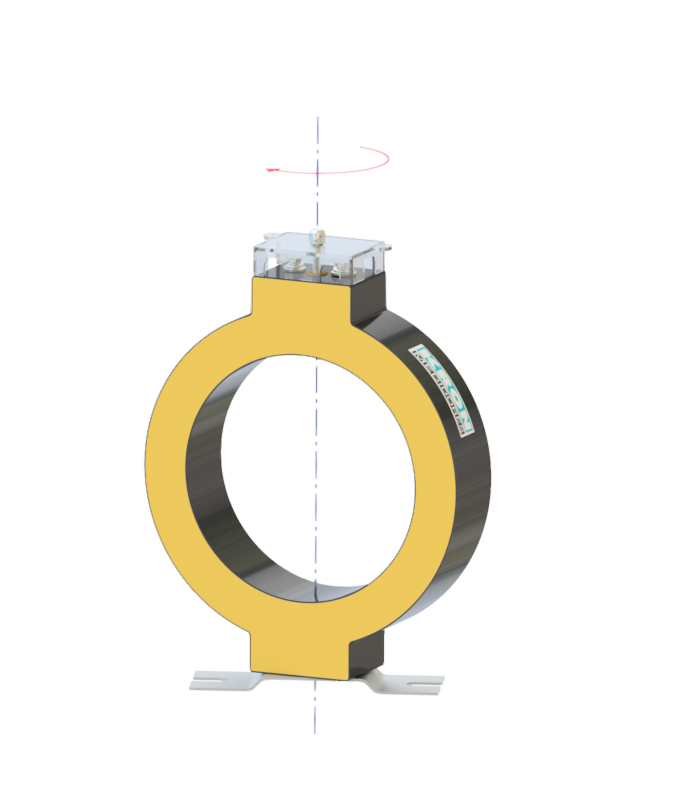

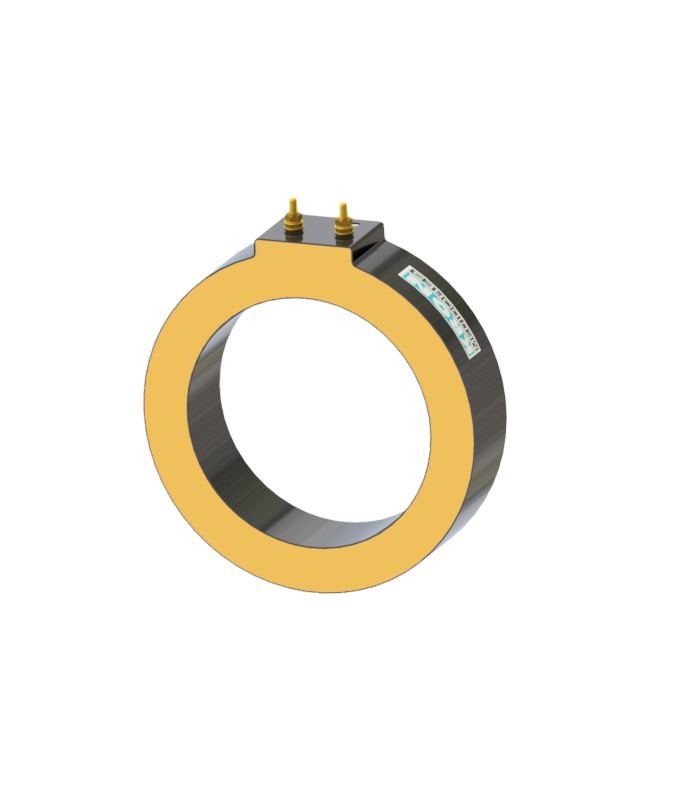

KR 120
Transformador de Corrente modelo epóxi para medição, em baixa tensão (até 0,6kV) e com capa temoplastica (fixação até 90°). O KR 120 possui modelos de corrente primária de 1.000A até 2.500A. Suas dimensões externas são de 165 x 202 x 40 mm com uma janela de 120mm de diâmetro. Modelo com classe de exatidão de 0,3% e uma carga máxima de 12,5VA.
Para mais informações acesse a nossa ficha técnica e o nosso Catálogo de transformadores.
- Medição
- Corrente Primária: 100A -> 400A
- Diâmetro Interno: 34
- Janela: 42x12 | 31x22,5
- Dimensões Externas: 68 x 79 x 35,5mm
- Classe de Exatidão: 0,3% | 0,6% | 3%
- Carga Máxima: 2,5VA
- Medição
- Corrente Primária: 400A -> 2.500A
- Diâmetro Interno: 51
- Janela: 81x13 | 76,5x19 | 60x30
- Dimensões Externas: 131 x 145 x 46mm
- Classe de Exatidão (%): 0,3/0,6
- Carga Máxima: 12,5VA
- Medição
- Corrente Primária: 50A -> 200A | 250 -> 600A
- Diâmetro Interno: 29
- Janela: 31x11 e 26x21 ou 40x10,5, 30x21 ou 30,5x16
- Dimensões Externas: 61,5 x 78 x 36mm
- Classe de Exatidão (%): 1,0/3,0
- Carga Máxima: 2,5 ou 5VA
- Medição
- Corrente Primária: 50A -> 300A e 400A -> 800A
- Diâmetro Interno: 34 e 60
- Janela: 41x11 e 65x30
- Dimensões Externas: 122 x 129 x 70mm
- Classe de Exatidão: 0,3% | 0,6% | 1,2%
- Carga Máxima: 12,5VA
- Medição
- Corrente Primária: 200A -> 300A
- Diâmetro Interno: 40
- Dimensões Externas: 80 x 85 x 30mm
- Classe de Exatidão (%): 1,2
- Carga Máxima: 2,5VA
- Medição
- Corrente Primária: 50A -> 800A
- Diâmetro Interno: 30
- Janela: 40x10 | 30x13 | 26x20
- Dimensões: 88 x 98 x 50
- Classe de Exatidão (%): 0,6/1,2
- Carga Máxima: 12,5VA
