Transformadores | Corrente - Medição (0,6kV) | Termoplástico

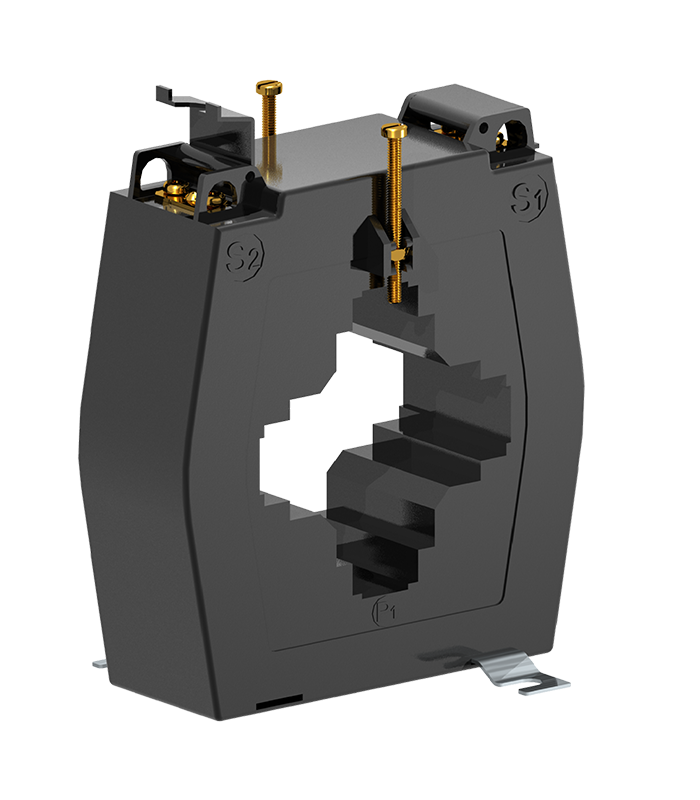

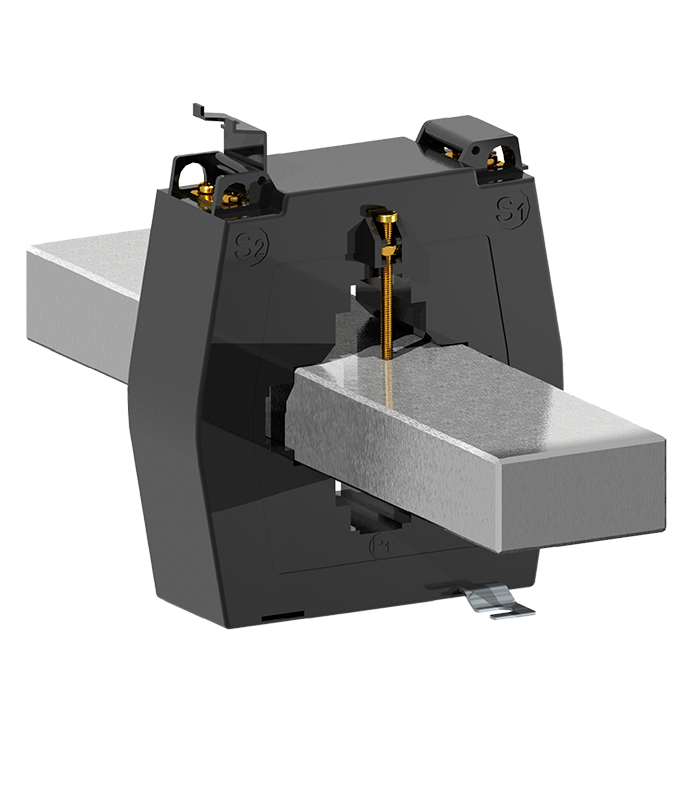

KR 238
Transformador de Corrente modelo termoplástico para medição, em baixa tensão (até 0,6kV). O KR 238 possui modelos de corrente primária de 400A até 2.500A. Suas dimensões externas são de 131 x 145 x 46 mm com uma janela de 51 mm de diametro e dimensões de 81×13, 76,5×19 e 60x30mm . Modelos com classe de exatidãoo de 0,3% ou 0,6% e uma carga máxima de 12,5VA.
Para mais informações acesse a nossa ficha técnica e o nosso Catálogo de transformadores.
- Medição
- Corrente Primária: 50A -> 300A e 400A -> 800A
- Diâmetro Interno: 34 e 60
- Janela: 41x11 e 65x30
- Dimensões Externas: 122 x 129 x 70mm
- Classe de Exatidão: 0,3% | 0,6% | 1,2%
- Carga Máxima: 12,5VA
- Medição
- Corrente Primária: 50A -> 200A | 250 -> 600A
- Diâmetro Interno: 29
- Janela: 31x11 e 26x21 ou 40x10,5, 30x21 ou 30,5x16
- Dimensões Externas: 61,5 x 78 x 36mm
- Classe de Exatidão (%): 1,0/3,0
- Carga Máxima: 2,5 ou 5VA
- Medição
- Corrente Primária: 800A -> 6.000A
- Diâmetro Interno: 134
- Dimensões Externas: 200 x 224 x 40mm
- Classe de Exatidão (%): 0,3 ou 0,6
- Carga Máxima: 12,5VA
- Medição
- Tipo: Janela
- Corrente Primária: 1.000A -> 2.500A
- Janela: 85x35
- Dimensões Externas: 110 x 150 x 40mm
- Classe de Exatidão: 0,3% ou 0,6%
- Carga Máxima: 12,5VA
- Medição
- Corrente Primária: 500A -> 3.000A
- Diâmetro Interno: 70
- Janela: 81x30
- Dimensões Externas: 141 x 141,5 x 55mm
- Classe de Exatidão: 0,6%
- Carga Máxima: 12,5VA
- Medição
- Corrente Primária: 50A -> 350A e 400A -> 800A
- Diâmetro Interno: 24 e 30
- Janela: 31x11 e 41x11
- Dimensões Externas: 77,5 x 92 x 50,5mm
- Classe de Exatidão: 0,6% | 1,2%
- Carga Máxima: 12,5VA
