Transformadores | Corrente - Medição (0,6kV) | Termoplástico

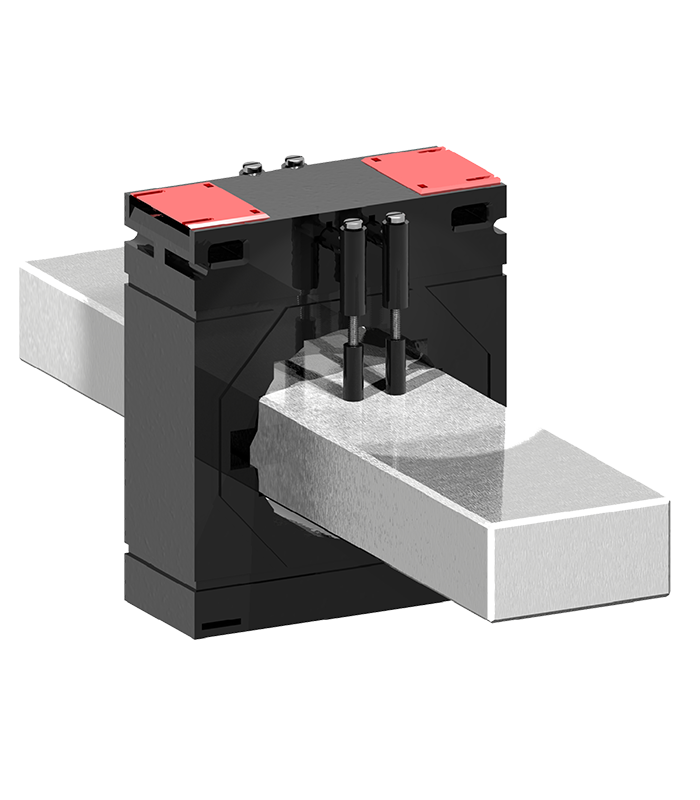

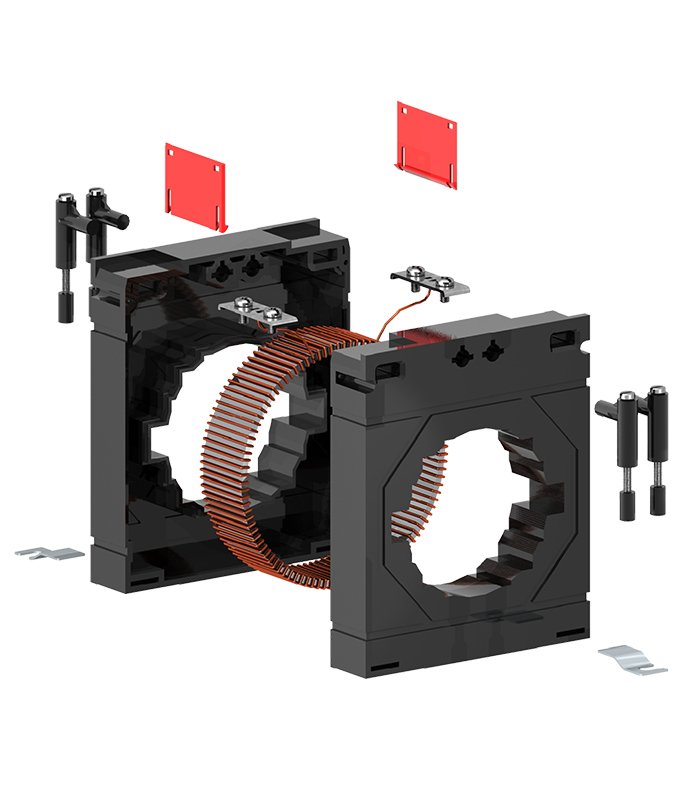

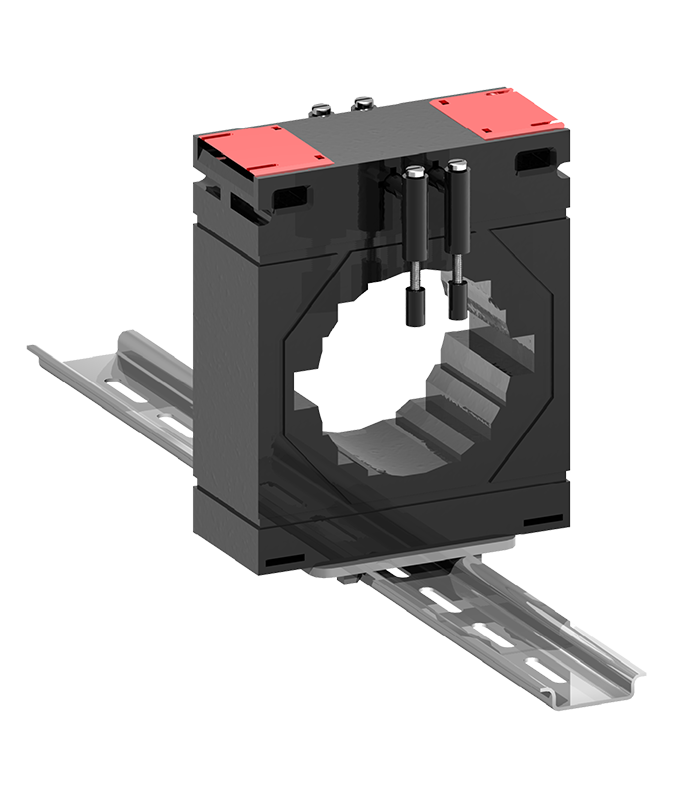

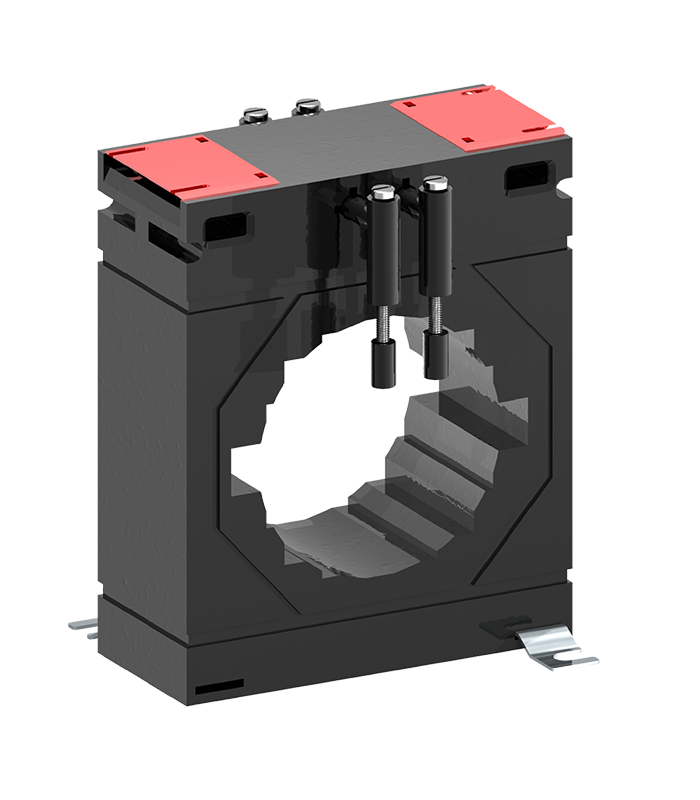

KTA 23
Transformador de Corrente modelo termoplástico para medição, em baixa tensão (até 0,6kV). O KTA 23 possui modelos de corrente primária de 600A até 2.000A. Suas dimensões externas são de 104 x 126 x 45 mm com uma janela de 65 mm de diâmetro e dimensões de 80×12, 61×31 e 51x51mm. Modelos com classe de exatidãoo de 0,5% ou 1% e uma carga máxima de 20VA dependendo do seu modelo.
Para mais informações acesse a nossa ficha técnica e o nosso Catálogo de transformadores.
- Medição
- Corrente Primária: 50A -> 350A e 400A -> 800A
- Diâmetro Interno: 24 e 30
- Janela: 31x11 e 41x11
- Dimensões Externas: 77,5 x 92 x 50,5mm
- Classe de Exatidão: 0,6% | 1,2%
- Carga Máxima: 12,5VA
- Medição
- Corrente Primária: 50A -> 800A
- Diâmetro Interno: 30
- Janela: 40x10 | 30x13 | 26x20
- Dimensões: 88 x 98 x 50
- Classe de Exatidão (%): 0,6/1,2
- Carga Máxima: 12,5VA
- Medição
- Corrente Primária: 100A -> 400A
- Diâmetro Interno: 34
- Janela: 42x12 | 31x22,5
- Dimensões Externas: 68 x 79 x 35,5mm
- Classe de Exatidão: 0,3% | 0,6% | 3%
- Carga Máxima: 2,5VA
- Medição
- Corrente Primária: 100A -> 400A
- Diâmetro Interno: 24
- Janela: 26x13 | 32,5x7
- Dimensões: 66,7 x 70 x 23
- Classe de Exatidão (%) 0,6/1,2/3,0
- Carga Máxima (VA) 2,5
- Medição
- Corrente Primária: 500A -> 2.500A
- Diâmetro Interno: 85
- Dimensões Externas: 130 x 166 x 40mm
- Classe de Exatidão (%): 0,3 ou 0,6
- Carga Máxima: 12,5VA
- Medição
- Corrente Primária: 200A -> 600A e 700A -> 1.000A
- Diâmetro Interno: 34 e 60
- Janela: 41x11 e 65x30
- Dimensões Externas: 100 x 107 x 66mm
- Classe de Exatidão: 0,3% | 0,6% | 1,2%
- Carga Máxima: 12,5VA
